Предусилитель - Kondo M77

​Очень хочется ламповости в звуке

Имею цап Погодина, увидел вот здесь что стоит этот цап внутри усилителя.

Нагуглил что это предусилитель собран по схеме KSL-M77 от AudioNote.

Решено было покупать ТОПовую версию платы(с позолотой дорожек) но без конденсаторов и ламп, так как они более всего влияют на качество звука.

и так:

• плата усилителя
• регулятор громкости
• фильтр синфазных помех
• конденсаторы, электролиты Nichikon KA
• трансформатор для питания - 100Вт 220В/12,6Вх3А, 250В-0-250В х 0,1А, 6,3Вх2А, +шайба, 110х45мм. Ток х.х. = 10мА
• лампы хотел эти, но нашел только JJ(может позже заменю)
• кенотрон в питании - Telefunken EZ90 - чёрный анод, круглый геттер, датирован 5/69

пока это выглядит вот так

По мере сборки буду добавлять описание с фото.

1) Nichikon подьехали

2) 12AY7 приехали. правда только 7 штук, но фонокорректором я не планирую пока пользоваться

3) Собрал в корпусе

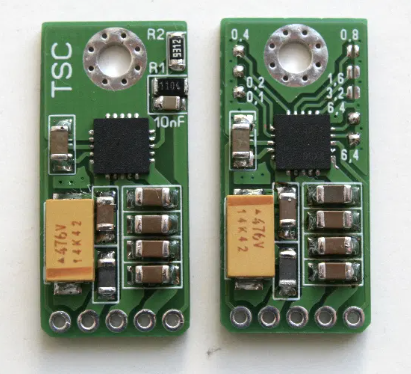

4) стабилизатор 7509 заменил на ультрамалошумящую сборку TPS7A4700

5) Сделал замеры.
первый график -ЦАП на АК4497

второй график - цап на АК4497 + пред. Kondo M77
